[Réglé] Freebox et Autres...
Posté : sam. 8 août 2015 12:41
Bonjour,
J'ouvre ce nouveau sujet qui ne l'est pas réellement car il se trouve abordé dans la FAQ de LJBF.
Je vais recopier ici le principe de connexion d'une box dans les nouveaux appartements et maisons équipées de prise RJ45 (voir photo ci dessous):
"Comment brancher une freebox, livebox sur une prise téléphonique RJ45 ?
Les nouveaux appartements ainsi que les maisons sont équipés de prises murales RJ45 femelle pour la téléphonie. Cela remplace, en effet, les anciennes prises gigognes.
Pour cela il suffit de s'équiper d'un Filtre ADSL - RJ45 / RJ11 (voir photo ci-dessous). Ensuite vous branchez un cable RJ11 à la sortie ADSL de votre filtre et sur votre box entrée ADSL. Vous supprimez ainsi le filtre ADSL livré avec les box(s).
La deuxième sortie du filtre vous permet de brancher un téléphone ou un fax, de la même manière, avec un cable RJ11. C'est dans le cas où vous n'êtes pas en dégroupage total, c'est à dire dans le cas où vous gardez votre ligne traditionnelle france télécom pour connecter un fax ou avoir une deuxième ligne téléphonique.
Je voudrais être plus précis dans ce domaine vu la pagaille sur les forums au niveau de cette nouvelle connectique dans les logements.
En dégroupage total, on ne peut plus brancher un téléphone sur la ligne traditionnelle France télécom (vous n'avez plus de tonalité). Le téléphone est automatiquement branché sur la freebox, livebox, etc... C'est ce que l'on appelle la voix IP. Il faut également savoir que le signal adsl est délivré directement sur la ligne, le filtre ne sert qu'aux téléphones en dégroupage partiel. Dans le cas du dégroupage total un simple câble RJ45/RJ11 suffit à connecter un modem adsl. Encore faut-il avoir le bon câble, c'est à dire un câblage correcte entre les deux prises.
Dégroupage total pas besoin de filtre:
RJ11/45 --> câble RJ11 --> freebox
Le débit n'en sera que meilleur.
Voici le câblage RJ45 --> RJ11:
Généralement dans la prise RJ11 (6 contacts) se trouve au 3 un fil rouge et au 4 un fil vert.
RJ45 contact 4 (rouge) --> RJ11 contact 3 (rouge)
RJ45 contact 5 (vert) --> RJ11 contact 4 (vert)
ou si l'on veut mettre une prise mâle RJ11 dans une prise RJ45 femelle, oui c'est possible
.
RJ11 contact 3 (rouge) --> RJ11 contact 3 (rouge)
RJ11 contact 4 (vert) --> RJ11 contact 4 (vert)
C'est ce que l'on appelle des câbles droits."[/color]
Pourquoi ce sujet sur le forum? Tout simplement pour aborder un autre aspect engendré par ce type de connexion, le réseau. Les logements équipés ont maintenant une prise RJ45 dans toutes les pièces ce qui permet de connecter toute la famille
.
Les internautes intéressés par le sujet pourront ainsi laisser leurs posts et je ne manquerai pas d'y répondre.
J'ouvre ce nouveau sujet qui ne l'est pas réellement car il se trouve abordé dans la FAQ de LJBF.
Je vais recopier ici le principe de connexion d'une box dans les nouveaux appartements et maisons équipées de prise RJ45 (voir photo ci dessous):

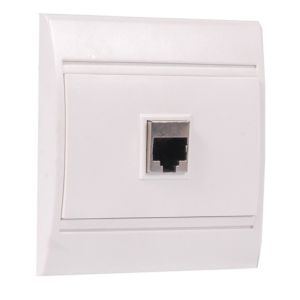

- Prise murale femelle RJ45
- Prise_RJ45_categorie_5E_733370_Debflex_G.jpg (4.45 Kio) Vu 19618 fois
Les nouveaux appartements ainsi que les maisons sont équipés de prises murales RJ45 femelle pour la téléphonie. Cela remplace, en effet, les anciennes prises gigognes.
Pour cela il suffit de s'équiper d'un Filtre ADSL - RJ45 / RJ11 (voir photo ci-dessous). Ensuite vous branchez un cable RJ11 à la sortie ADSL de votre filtre et sur votre box entrée ADSL. Vous supprimez ainsi le filtre ADSL livré avec les box(s).
La deuxième sortie du filtre vous permet de brancher un téléphone ou un fax, de la même manière, avec un cable RJ11. C'est dans le cas où vous n'êtes pas en dégroupage total, c'est à dire dans le cas où vous gardez votre ligne traditionnelle france télécom pour connecter un fax ou avoir une deuxième ligne téléphonique.

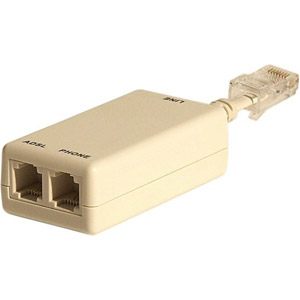

- Filtre ADSL pour conservation de la ligne analogique.
- filtre_adsl_RJ45_RJ11.jpg (6.1 Kio) Vu 19625 fois
En dégroupage total, on ne peut plus brancher un téléphone sur la ligne traditionnelle France télécom (vous n'avez plus de tonalité). Le téléphone est automatiquement branché sur la freebox, livebox, etc... C'est ce que l'on appelle la voix IP. Il faut également savoir que le signal adsl est délivré directement sur la ligne, le filtre ne sert qu'aux téléphones en dégroupage partiel. Dans le cas du dégroupage total un simple câble RJ45/RJ11 suffit à connecter un modem adsl. Encore faut-il avoir le bon câble, c'est à dire un câblage correcte entre les deux prises.
Dégroupage total pas besoin de filtre:
RJ11/45 --> câble RJ11 --> freebox
Le débit n'en sera que meilleur.
Voici le câblage RJ45 --> RJ11:
- Prise mâle RJ45 utilisée dans le câblage réseau et téléphonique
- Rj45_male.png (16.16 Kio) Vu 19625 fois
- Prise mâle RJ11 utilisée surtout en téléphonie mais également pour le câblage réseau
- RJ11_male.jpg (4.73 Kio) Vu 19625 fois
RJ45 contact 4 (rouge) --> RJ11 contact 3 (rouge)
RJ45 contact 5 (vert) --> RJ11 contact 4 (vert)
ou si l'on veut mettre une prise mâle RJ11 dans une prise RJ45 femelle, oui c'est possible
. RJ11 contact 3 (rouge) --> RJ11 contact 3 (rouge)
RJ11 contact 4 (vert) --> RJ11 contact 4 (vert)
C'est ce que l'on appelle des câbles droits."[/color]
Pourquoi ce sujet sur le forum? Tout simplement pour aborder un autre aspect engendré par ce type de connexion, le réseau. Les logements équipés ont maintenant une prise RJ45 dans toutes les pièces ce qui permet de connecter toute la famille
.Les internautes intéressés par le sujet pourront ainsi laisser leurs posts et je ne manquerai pas d'y répondre.
